Démarreur pour moto Empty Démarreur pour moto

le Lun 1 Aoû 2016 - 18:27
ça fait un moment que je vous parle de mon démarreur pour le Trident.
Vous savez ce drôle de truc que l'on voit dans les paddocks pour démarrer les motos 3 et jusqu'à l'année dernière toutes les motos GP.
J'ai fait le tour du net, les modèles en 12 volts ne m'intéressaient pas et leur prix me semblait prohibitif. Ceux en 220 volts qui me semblaient bien fait coûtent un œil, ou un bras ou les deux.
Je me suis donc lancer dans la fabrication d'un lanceur costaud. J'arrive au bout. Premier essai samedi prochain. bounce bounce bounce bounce
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Démarreur pour moto Empty Re: Démarreur pour moto

le Lun 1 Aoû 2016 - 23:08
bounce bounce bounce

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Démarreur pour moto Jesuis11
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Mer 10 Aoû 2016 - 22:58
Je suis en congé pour quelques jours.
Je vais rouler dans le cantal avec le 900 CBR de 92. Viaduc de Garabit et lac Pavin, de très grands souvenirs en BSA A7, j'avais 16 ans, ma petite amie de l'époque à peine 15. Démarreur pour moto 517107  Démarreur pour moto 517107  Démarreur pour moto 517107
J'ai fait plein de photos du lanceur. Il me plait beaucoup ce truc.
Je vous fait un topo en rentrant.
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Démarreur pour moto Empty Re: Démarreur pour moto

le Jeu 11 Aoû 2016 - 13:48
Et un sur le 900 RR bounce bounce bounce

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Démarreur pour moto Jesuis11
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 19:38
Bon, quelques jours dans le cantal, un peu pour reconstruire un escalier, un peu pour faire de la moto.
Le vieux CBR de 92 a la santé, ce truc marche de folie et avec des gommes modernes et mon bagage technique qui a un peu progressé en 30 ans (merci Mr Morillas, celui qui choisit les pneus pour Baz Démarreur pour moto 578213 Démarreur pour moto 218509 Démarreur pour moto 218509 ). C'est bien simple, sur le sec ou sous la pluie bien froide, cette bécane est fabuleuse, des watts et une très bonne tenue de route. Les copains ont cuinés pour suivre, me suit fait traiter de malade.

Démarreur pour moto <a href=Démarreur pour moto Img_2522" />
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 20:16
Mais revenons à nos moutons.
J'ai donc décidé de construire un démarreur pour l'anglaise.
Un bout d'alu en 10 mm d'épaisseur, parce qu'il en restait d'une idée à la con précédente, un rondin commandé sur le net sur les bons conseils d'un membre du forum et c'est parti pour faire des copeaux. les plaques sont prédécoupées à la scie sauteuse, j'ai dessiné l'épure du projet à peu près, j'ai décidé que tout serait assemblé par vissage. C'est plus long, plus compliqué, mais contrairement à la mécano soudure, idée de départ, on peut revenir facilement en arrière.
Mon souci majeur c'était de faire deux rouleaux coniques, tournant sur des roulements comme un moyeu de moto.

Démarreur pour moto <a href=Démarreur pour moto Img_2317" />

Démarreur pour moto <a href=Démarreur pour moto Img_2322" />

Démarreur pour moto <a href=Démarreur pour moto Img_2321" />

Démarreur pour moto <a href=Démarreur pour moto Img_2327" />

Je me suis un peu fait chier pour usiner les rondins, parce que je suis au maximum des possibilités de mon tour tel qu'il est équipé pour l'instant, mais je ne vais pas me plaindre non plus.
J'ai usiné les pignons à partir des ébauches achetées à la CIR et les axes sont des axes de roues arrière ou des axes de bras oscillant de CBR, évidemment.  Démarreur pour moto 100452

Le difficile c'est que j'ai fabriqué sans modèle, donc à chaque étape je n'étais pas sûr d'être toujours dans la bonne direction.


Dernière édition par le vieux docteur le Dim 21 Aoû 2016 - 21:39, édité 1 fois
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 20:28
Démarreur pour moto <a href=Démarreur pour moto Img_2310" />

Démarreur pour moto <a href=Démarreur pour moto Img_2313" />

Démarreur pour moto <a href=Démarreur pour moto Img_2311" />

Le moteur est un moteur de disqueuse à démarrage progressif débarrassé de tous ses accessoires.

Démarreur pour moto <a href=Démarreur pour moto Img_2314" />

J'ai scrupuleusement respecté le schéma électrique, c'est simple, mais comme je suis une tanche en électricité, je me méfie de moi. Démarreur pour moto 578213 Démarreur pour moto 578213 Idea Idea
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 20:38
Donc l'idée, c'est que ça fonctionne comme ça.

Démarreur pour moto <a href=Démarreur pour moto Img_2319" />

Le moteur qui tourne de la droite vers la gauche entraîne le premier pignon qui lui-même entraîne le deuxième pignon ayant, bien évidemment le même nombre de dents.
J'ai essayé de jouer au maximum sur la démultiplication pour qu'à l'arrivée la vitesse de rotation de la roue ne soit pas trop importante. On est, à peu près, à 25 kms/heure.
Le petit pignon jaune est un pignon fou qui sert de tendeur de chaîne.
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 20:46
Démarreur pour moto <a href=Démarreur pour moto Img_2326" />

Démarreur pour moto <a href=Démarreur pour moto Img_2413" />

Démarreur pour moto <a href=Démarreur pour moto Img_2414" />

Démarreur pour moto <a href=Démarreur pour moto Img_2417" />

J'ai beaucoup hésité pour la découpe et la pente, à ce stade là, je n'étais pas très satisfait, mais bon, fallait que je me décide.
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 21:05
Il m'a l'air terriblement bien fait ce démarreur.
J'hallucine sur le soin apporté Shocked

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Démarreur pour moto Jesuis11
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Dim 21 Aoû 2016 - 21:06
Les axes des rouleaux sont coupés à la bonne dimension, puis j'usine un manchon fileté que je soude.
Idem pour toutes les entretoises en alu, avec des manchons filetés aux deux extrémités. C'est un peu plus de travail, mais je trouve ça élégant.

Démarreur pour moto <a href=Démarreur pour moto Img_2416" />

Démarreur pour moto <a href=Démarreur pour moto Img_2418" />

Pour soutenir le moteur, fixé à l'avant par quatre vis passant au travers du châssis, j'ai rajouté une pièce en alu, à l'arrière, qui contrecarre les effets de couple au démarrage du moteur.
Et puis je voulais des roues pour ne pas avoir à porter le truc qui, une fois fini, risquait de peser un peu, et l'âge venant je sais combien il est facile de se faire un lumbago, le matin à froid et de foutre en l'air deux jours de roulage, expérience vécu, bien évidemment.  Sad  Sad

Démarreur pour moto <a href=Démarreur pour moto Img_2424" />

J'ai donc rajouté un "faux chassis" à l'arrière pour soutenir les roues et tout le circuit électrique.

Démarreur pour moto <a href=Démarreur pour moto Img_2419" />
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Lun 22 Aoû 2016 - 9:49
Démarreur pour moto <a href=Démarreur pour moto Img_2427" />

Démarreur pour moto <a href=Démarreur pour moto Img_2420" />

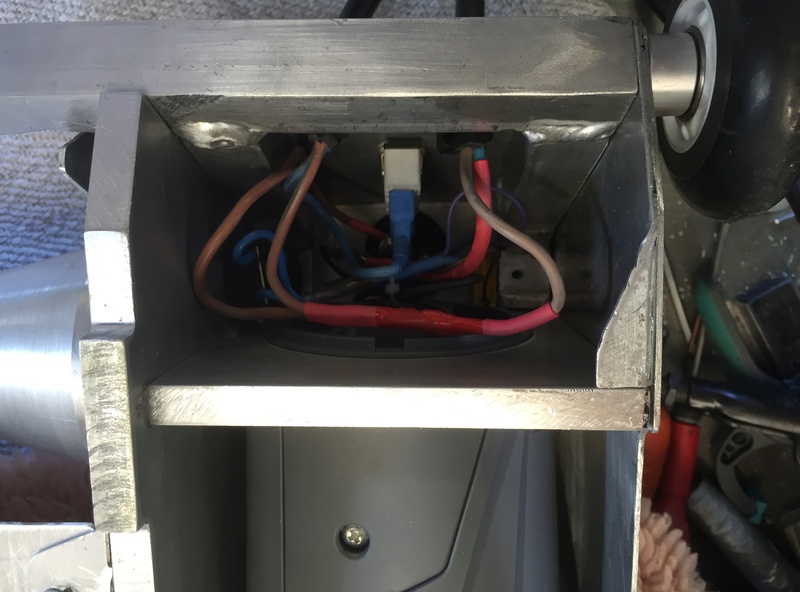

J'ai fabriqué une petite boîte en alu, que je voulais étanche, avec une coupure sur la phase et un voyant de contact.
La pédale du démarreur, elle, coupe le neutre. Ça m'a semblé correct comme façon de faire.

Démarreur pour moto <a href=Démarreur pour moto Img_2520" />

Démarreur pour moto <a href=Démarreur pour moto Img_2426" />

Ensuite, j'ai fabriqué un carter de protection pour le moteur et la chaîne et une tôle pour la rampe d’accès et à l'arrière pour poser le pied sans le passer dans les rouleaux.
La fenêtre est là pour la poignée de levage de l'engin.

Démarreur pour moto <a href=Démarreur pour moto Img_2518" />

Démarreur pour moto <a href=Démarreur pour moto Img_2512" />

Démarreur pour moto <a href=Démarreur pour moto Img_2516" />
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Lun 22 Aoû 2016 - 9:59
Démarreur pour moto <a href=Démarreur pour moto Img_2524" />

Vu de dessous, la tôle à plat isole complètement le système en mouvement et ça me fait dire que je viens de fabriquer le premier démarreur à effet de sol. Démarreur pour moto 578213  Démarreur pour moto 2679063659

Démarreur pour moto <a href=Démarreur pour moto Img_2525" />

Démarreur pour moto <a href=Démarreur pour moto Img_2526" />

Les trous dans la tôle sont là pour encastrer la pédale pendant le transport, ça évite des trucs et des fils qui traînent partout, un simple sandow maintient le tout.

Et voilà l'outil, sympa non?
iactus
iactus
Sect'R Crew
Masculin Age : 38
Localisation : Hey pone (78)
Humeur : Se croit drôle
R actuel : Africa Twin DCT broap broap et R1 99
Date d'inscription : 12/11/2008

Démarreur pour moto Empty Re: Démarreur pour moto

le Lun 22 Aoû 2016 - 10:14
C'est superbe Smile
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Démarreur pour moto Empty Re: Démarreur pour moto

le Lun 22 Aoû 2016 - 21:43
Shocked

Vindédiou que c'est beau, c'est vraiment très bien fait et très bien pensé.
Sensationnel!

Démarreur pour moto 908795 Démarreur pour moto 908795 Démarreur pour moto 908795

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Démarreur pour moto Jesuis11
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Mer 24 Aoû 2016 - 21:19
On l'essaye avec toutes les bécanes qui passent.
çà marche hyper facile avec les japonaises multi cylindres, mais aussi avec les vieux mono Yam, avec mon 3 pattes récalcitrant parce qu'hyper comprimé, bref ce truc va bien, je suis très content bounce bounce bounce bounce
ultraviolet 91
ultraviolet 91
Masculin Age : 62
Localisation : au sud du nord
Humeur : instable
R actuel : 1000 k6 en prépa, harley fat boy, 1200 xjr martin , 1200 v-max, 300 txt pro gasgas
Date d'inscription : 02/12/2014

Démarreur pour moto Empty Re: Démarreur pour moto

le Mer 24 Aoû 2016 - 21:37


très belle réalisation king king king

le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Mer 24 Aoû 2016 - 22:39
Et c'est chez ton vendeur d'alu de Normandie que j'ai trouvé le rondin.
Merci encore pour l'adresse.
totokayak
totokayak
Masculin Localisation : vallée de l'eure 28
R actuel : 675 daytona'R
750 zxr piste
Date d'inscription : 15/02/2012

Démarreur pour moto Empty Re: Démarreur pour moto

le Mer 24 Aoû 2016 - 22:44
waou comme d'habitude je suis admiratif de ton travail d'assemblage et d'usinage drunken

juste un truc me turlupine, la transmission est montée rigide ? j'aurais bien tenté le montage d'un amortisseur de couple quelque part scratch
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Jeu 25 Aoû 2016 - 8:55
Et c'est bien ça qui me déplaît pas dans les démarreurs du "commerce". Ils sont tous on off et c'est l'élasticité de la chaîne qui fait l'amortisseur de couple. affraid  Celui-là utilise un moteur à démarrage progressif dit "soft start". Quand tu vois fonctionner les deux systèmes, il n'y a pas photo. Le mien est très doux au démarrage avec une mise en régime très progressive, les autres, tu te demandes ce qui va casser en premier, de la moto ou du démarreur, tellement c'est violent.
Je pense que d'ici deux ans tous les démarreur du marché seront avec ce type de moteur, enfin, je l'espère pour mes camarades.Démarreur pour moto 100452
Je vais tenter une vidéo, je la mettrai en ligne.
Mamass
Mamass
Masculin Age : 31
Localisation : Chaumont (52)
R actuel : TLS 1000 <3
Date d'inscription : 23/01/2015

Démarreur pour moto Empty Re: Démarreur pour moto

le Jeu 25 Aoû 2016 - 13:08
Je suis toujours hyper impressionné par ce genre de "bricole". Genre, j'ai envie de me fabriquer tel ou tel truc, hop tu le fais.

Franchement respect ! Moi qui suis super fier de moi quand je change le câble d'accélérateur de ma brêle, j'peu me cacher lol.

Je me répète mais super taff, bravo.
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Jeu 25 Aoû 2016 - 13:14
Ouais, il est des câbles d'accélérateur bien plus récalcitrants qu'un rondin d'alu calé entre-pointes Démarreur pour moto 218509 Démarreur pour moto 218509 Démarreur pour moto 218509 .
geogamer
geogamer
Masculin Age : 34
Localisation : Lille
R actuel : Honda XR650R SM (2001)
Triumph street triple R (2009)

Date d'inscription : 01/04/2010

Démarreur pour moto Empty Re: Démarreur pour moto

le Jeu 25 Aoû 2016 - 14:16
Jolie travail Smile
Et je confirme, je me suis cassé les dents sur un câble de démarreur sur mon RSV (Sisi vraiment, un coup de pince qui ripe et zou Embarassed ) Démarreur pour moto 578213
le vieux docteur
le vieux docteur
Masculin Age : 66
Localisation : Ariège
Humeur : têtu, sale caractère,
R actuel : 600 CBR
1000 CBR RR
Date d'inscription : 26/02/2013

Démarreur pour moto Empty Re: Démarreur pour moto

le Ven 2 Sep 2016 - 20:54
Ce soir, démarrage du trois cylindres de piste. 13.5 à 1 de compression, mise à feu en 3 secondes. Ah! ça troue le c.. ce truc, au sens figuré, parce qu'au sens propre à mon avis très douloureux. Démarreur pour moto 578213 Démarreur pour moto 578213 Démarreur pour moto 578213 Démarreur pour moto 517107 Démarreur pour moto 517107
grt21
grt21
Masculin Localisation : dijon
Date d'inscription : 08/12/2009

Démarreur pour moto Empty Re: Démarreur pour moto

le Sam 3 Sep 2016 - 7:29
Cool

chapeau l'artiste !! cheers

_________________
je suis serein, je roule en R1 !
Contenu sponsorisé

Démarreur pour moto Empty Re: Démarreur pour moto

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
