puisque que l'on ne peut pas (vraiment) rouler ces temps ci, j'en ai profité pour enfin faire le schéma électrique de ma moto.
mon faisceau étant particulier et fait sur mesure, il me fallait bien une trace sur papier au cas ou j'ai un souci un jour.
mon faisceau neuf est composé d'un faisceau de Gsxr 1000 k3 quasi neuf que j'avais récup, allégé de sa partie injection et modifié pour mon propre matos, commodo gauche fz6, droit rsv4, mano tempé yosh, IRE, compteur k2, speedohealer, connectique neuve etc...

j'ai donc ressorti le faisceau de la moto, tout mis sur la table, papier, crayon et gaz.

j'ai utilisé une trame vierge de 750 Gsxr 91 en ne gardant que les éléments d'origine encore présent + rajout perso.
bien sur,il faut calculer les emplacements pour que tout ce petit monde soit bien calé afin que le schéma soit le plus lisible possible.
quelques heures et feuilles de papiers plus tard, ça donne un truc comme ça :

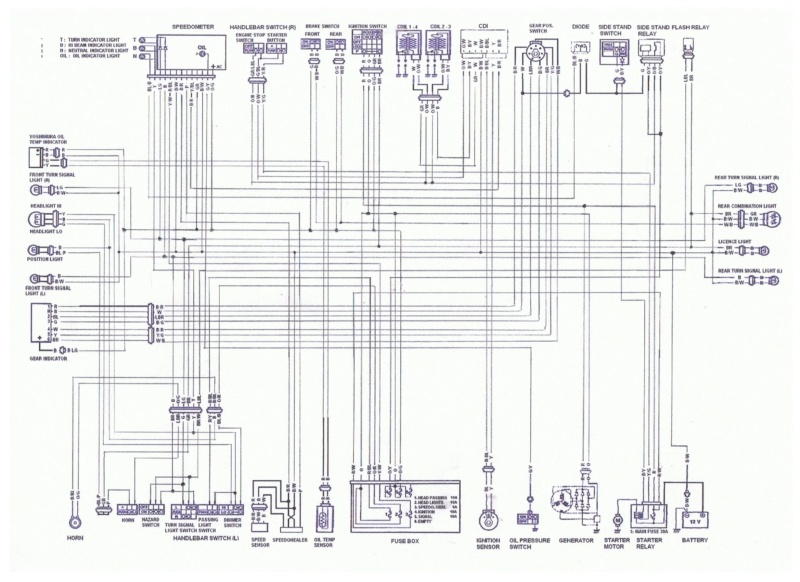

ma version papier scanné
confiné? ok ben point à relier alors!  Schema11

et la version finale avec deux trois corrections d'emplacements et le tracé numérique

confiné? ok ben point à relier alors!  Schema10


je ne savais pas trop ou poster ça, ni même si ça intéresse quelqu'un. j'ai hésité avec la section électricité mais ce n'est ni une recherche d'infos, ni un schéma valable pour qui que ce soit d'autre vu que c'est un exemplaire unique.
