Anti plongée 1100 gsxr cul carré  Empty Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 19:45
Salut à tous !
Je voudrais adapter une fourche de 1100 gsxr 87 que j'ai récupéré il y a quelques temps sur une vieille bmw, seulement celle ci est équipée du système NEAS et je voudrais savoir comment ça se branche même si je sais que ça servira pas à grand chose, c'est juste pour le délire et dire que l'adaptation a été faite jusqu'au bout Anti plongée 1100 gsxr cul carré  365685
Merci à vous
Titane
Titane
Masculin Localisation : 57
Date d'inscription : 03/06/2018

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 20:53
Les NEAS sont commandés par le contacteur de feu stop avant via un relais.
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 20:57
@Titane a écrit:Les NEAS sont commandés par le contacteur de feu stop avant via un relais.

Pas mieux Anti plongée 1100 gsxr cul carré  1154737254
Vérifies tes bobines , ce n’est pas transcendant mais ça fonctionne.

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Anti plongée 1100 gsxr cul carré  Jesuis11
syvil
syvil
Masculin Age : 38
Localisation : méditerranée
Humeur : exécrable
R actuel : 1100 gex 87

Date d'inscription : 15/09/2013

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 21:11
Merci pour vos réponses !
Auriez vous un schéma électrique ou une photo du relais ?
Quelle bobines dois-je vérifier ?
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 21:32
Les bobines qui sont dans les NEAS

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Anti plongée 1100 gsxr cul carré  Jesuis11
Titane
Titane
Masculin Localisation : 57
Date d'inscription : 03/06/2018

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 21:38

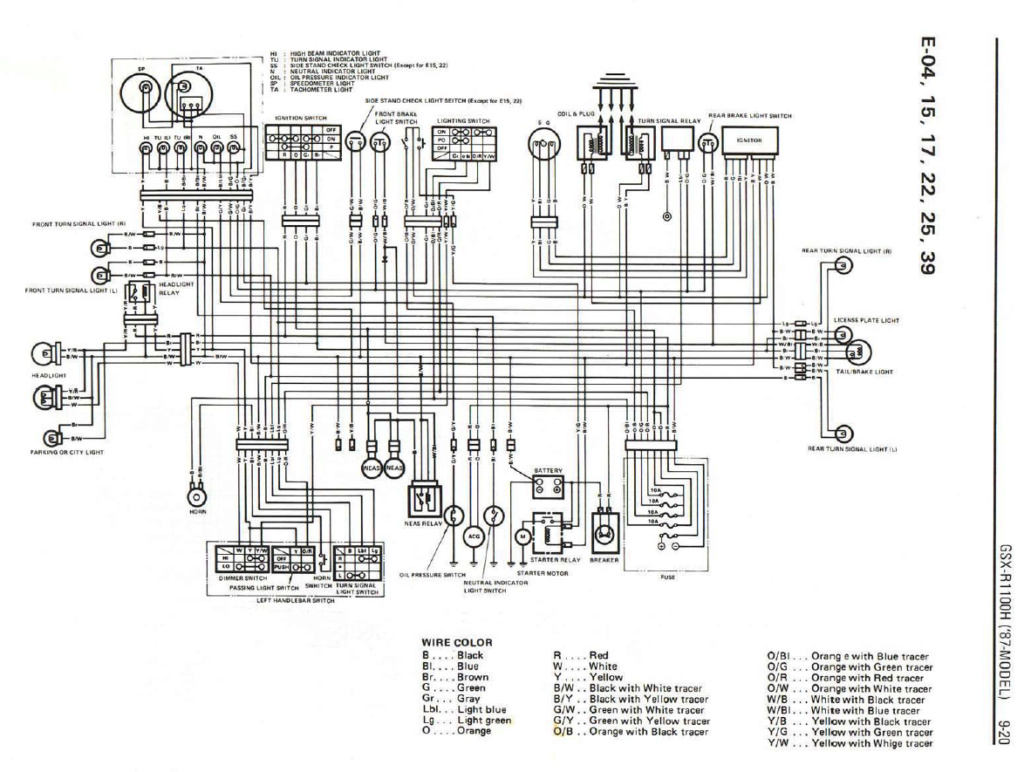

Anti plongée 1100 gsxr cul carré  1100r_10

Le relais est tout à fait classique, n'importe quel relais 12V fera l'affaire. Par contre ne pas oublier la diode du circuit de commande pour que l'anti-plongée ne s'active pas avec le frein arrière.
syvil
syvil
Masculin Age : 38
Localisation : méditerranée
Humeur : exécrable
R actuel : 1100 gex 87

Date d'inscription : 15/09/2013

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 21:59
Super, merci beaucoup !
Par contre je n'ai pas bien saisi la nécessité de la diode !
Titane
Titane
Masculin Localisation : 57
Date d'inscription : 03/06/2018

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 22:13
L'ampoule du feu stop est alimentée de la même façon par le contact stop avant ou arrière. Le circuit de commande du relais des NEAS est pris sur ce branchement unique, donc si tu freines de l'arrière, même sans toucher le frein avant, l'anti-plongée aura comme instruction de modifier la loi d'amortissement ce qui va entraver le fonctionnement de la fourche de façon inutile.
syvil
syvil
Masculin Age : 38
Localisation : méditerranée
Humeur : exécrable
R actuel : 1100 gex 87

Date d'inscription : 15/09/2013

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Dim 22 Mar 2020 - 22:23
OK d'accord j'ai compris !!!
Parfait, merci pour ces explications
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Lun 23 Mar 2020 - 18:42

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Anti plongée 1100 gsxr cul carré  Jesuis11
syvil
syvil
Masculin Age : 38
Localisation : méditerranée
Humeur : exécrable
R actuel : 1100 gex 87

Date d'inscription : 15/09/2013

Anti plongée 1100 gsxr cul carré  Empty Re: Anti plongée 1100 gsxr cul carré

le Lun 23 Mar 2020 - 19:30
Oui merci j'avais lu le sujet avant d'ouvrir un post !
