tuto bobines crayon pour GSXR air huile Empty tuto bobines crayon pour GSXR air huile

le Mer 31 Oct 2018 - 13:17
Voila un petit tuto qui reprends les infos sur la conversion du système d'allumage a bobines des 750 et 1100 GSXR a blocs air/huile vers un système a bobines crayons de motos plus récentes, ces modifs sont certainement compatibles avec d'autres modèles et marques de motos.

voila donc les deux références qui ont pu être testées, la liste n'est pas fermée, je vous laisse commenter pour nous remonter vos essais fructueux ou pas.
- DENSO 129700-5400 (GSX-R 600 de 2001/2003, GSX-R 750 de 2000/2005, GSX-R 1000 de 2001 a 2004), Référence OEM (Suzuki) 33410-35F10 avec une résistance de 1.70 ohms
- DENSO 129700-4800 (GSX-R 600 de 2004/2005, GSX-R 750 de 2006/2007, GSX-R 1000 a confirmer l'année)

Bien penser a toujours ré-installer le caoutchouc ovale d'origine pour bien maintenir la bobine en place.

tuto bobines crayon pour GSXR air huile P1040811

le schéma de Titane :

tuto bobines crayon pour GSXR air huile Czebla10

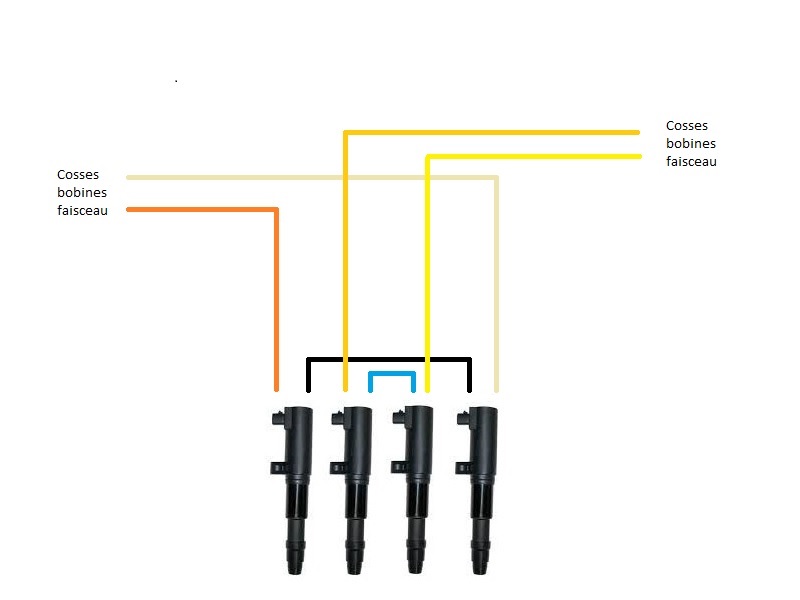

Schéma en couleurs :

tuto bobines crayon pour GSXR air huile Sans_t12

Utilisez de préférence des cosses étanches coté faisceau, coté bobines on trouve sur ebay des cosses pour reprendre un branchement d'origine.

tuto bobines crayon pour GSXR air huile Img_7014

tuto bobines crayon pour GSXR air huile S-l16010

Photo des bobines montées :

tuto bobines crayon pour GSXR air huile Img_7016

un grand merci a Titane pour ses infos et a son schéma qui nous ont bien fait avancer dans nos recherches, et a Fabrice pour les photos et retours tuto bobines crayon pour GSXR air huile 1154737254

_________________
tuto bobines crayon pour GSXR air huile Image810
ヨシムラ
1100 GSXR 1988
750 GSXR 1991
750 GSXR 1987
unnamed-64
unnamed-64
Date d'inscription : 23/12/2016

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 31 Oct 2018 - 13:24
tuto bobines crayon pour GSXR air huile 908795

_________________
tuto bobines crayon pour GSXR air huile Id10
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 31 Oct 2018 - 18:21
tuto bobines crayon pour GSXR air huile 908795 tuto bobines crayon pour GSXR air huile 908795

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
tuto bobines crayon pour GSXR air huile Jesuis11
Suz7r
Suz7r
Localisation : 72
R actuel : 750 home made
Date d'inscription : 18/10/2017

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 7 Nov 2018 - 18:24
slt,
ça fait longtemps que ça me tente cette modif mais je les trouves un peu trop longue.
je me suis toujours arrêté sur des modèles suz car j'ai plus de facilité pour me procurer les pièces mais chez honda kawa yam ou peut-être les européennes , quelqu'un sais si il y a plus court ?
merci
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 7 Nov 2018 - 22:20
Je crois Titane disait que ça ne le faisait pas avec les honda.
Sinon esthétiquement c'est pas un truc qui te saute aux yeux

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
tuto bobines crayon pour GSXR air huile Jesuis11
Suz7r
Suz7r
Localisation : 72
R actuel : 750 home made
Date d'inscription : 18/10/2017

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 7 Nov 2018 - 22:22
ah oui j'ai oublié de préciser que j'ai un street donc un peu plus voyant tuto bobines crayon pour GSXR air huile 100452
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 44
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 7 Nov 2018 - 22:26
@Suz7r a écrit:ah oui j'ai oublié de préciser que j'ai un street donc un peu plus voyant tuto bobines crayon pour GSXR air huile 100452

Mouarf, oui en ce cas mais je te jure que ça ne se voit pas comme le nez d'un clown. tuto bobines crayon pour GSXR air huile 100452

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
tuto bobines crayon pour GSXR air huile Jesuis11
ecrrmoto
ecrrmoto
Masculin Age : 61
Localisation : hauts de seine
Date d'inscription : 27/02/2018

tuto bobines crayon pour GSXR air huile Empty Re: tuto bobines crayon pour GSXR air huile

le Mer 21 Nov 2018 - 16:26
j ai (enfin) reçu les cosses pour faire un faisceaux pour adapter les bobines crayon et miracle les connections correspondent

tuto bobines crayon pour GSXR air huile 20181128
tuto bobines crayon pour GSXR air huile 20181127
