Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Jeu 10 Sep 2015 - 12:13
@tomcat a écrit:
@JackCélaire a écrit:Oui j'ai vu ça aussi sur gixxer, mais pas mal on l'amortissement qui touche en détente Max le corps du basculeur. il faut forcer le montage, comprimer l'amortisseur pour le passer , j'aime pas ça,  de plus sans comprimer l'amortisseur de R1 il ne monte pas. Faut que je trouve le temps de bosser sur le 750. Et faire des pics, j'ai la révision du CBR a faire et j'ai pas fais de photo

Ah ok j'avais pas vu ça Réhausser 1052 - Page 5 545855 du coup le basculeur sur mesure permettrai peut être de résoudre ce soucis scratch
Je fais des photos avec tout en place ce WE, par contre j'ai envoyé un basculeur de 11 à Henri et sur mon 750 c'est celui d'origine...  Réhausser 1052 - Page 5 270207
`

Vous avez besoin d'un basculeur de 750 ? j'en ai de libre mais a ne plus utiliser.

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Jeu 10 Sep 2015 - 12:14
@tomcat a écrit:voila ou ça touche avec le basculeur de 750

Réhausser 1052 - Page 5 100_3922

Pareil pour moi Réhausser 1052 - Page 5 218509

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Jeu 10 Sep 2015 - 13:36
c'est bon pour le basculeur Fabrice, merci de ton aide et de ton soutien cheers

c'est renvoyé un mail à Henri en lui demandant de se calquer à l'identique à celui là, on voit bien que la forme, permet de dégager de la place pour l'amorto et de décaler vers l'arrière un peu la position

de oute façon ce basculeur a été validé en synématique pour être vendu alors on va sur ça, y compris l'aspect esthétique, hein Nico Réhausser 1052 - Page 5 365685

Réhausser 1052 - Page 5 67439310
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 9:37
Des news d'Henri cheers

Il a modifié le basculeur comme demandé et là on est identique !

Je sort un gabari à l'échelle et ce WE je fais un gabari en bois pour valider le truc sur le slabby

Réhausser 1052 - Page 5 3d3055be7ace783e1b0b44d574da5421
Réhausser 1052 - Page 5 11144984_1376895352340951_3963533255430827469_n
Réhausser 1052 - Page 5 E9795d3935c93f0718e7efc6114d760f
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 12:49
bounce

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 12:57
@JackCélaire a écrit:bounce

et ça te plait ???
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 13:03
Oui le dégagement a l'arrière du basculeur sera fait ?

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 13:09
@JackCélaire a écrit:Oui le dégagement a l'arrière du basculeur sera fait ?

oui bien sur, ainsi que les petits triangles Réhausser 1052 - Page 5 365685

j'ai posté sur Airhuile, j'espère pas me faire jeter Suspect

je me suis déjà fait banir de Gixxer pour le basculeur, pire que la gestapo leur forum Réhausser 1052 - Page 5 589493 Réhausser 1052 - Page 5 26798 Réhausser 1052 - Page 5 26798 Réhausser 1052 - Page 5 26798 Réhausser 1052 - Page 5 26798 Réhausser 1052 - Page 5 26798
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 14:33
j'ai didier11r sur Airhuile qui m'a envoyé son étude sur Excel

Un grand malade !!! affraid j'y pige que dalle geek

Réhausser 1052 - Page 5 Eb81c24ed7d78ff451e8351968182f96
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 15:28
Je comprends tout mais je préfère pas étaler ma science ... Razz Embarassed Réhausser 1052 - Page 5 628875

study

Il ne t'a pas joint une explication de texte avec ? Ou il faut utiliser les œuvres de Champollion pour comprendre ?

Réhausser 1052 - Page 5 541743

Réhausser 1052 - Page 5 879196

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 15:30
Tu passes plu sur Airhuile Réhausser 1052 - Page 5 578213

Allez je te copie son post

(entre temps j'avais tout pigé Réhausser 1052 - Page 5 16654 )

C'est du calcul trigonométrique un peu hardos, mais point besoin de comprendre les phases de calculs !
Je calcule la différence de longueur de l'amorto en fonction de la différence de hauteur au niveau de l'axe de la roue arrière ; ça sert ensuite à voir ce que ça donne si on change la longueur de tige de biellette (donc pour la hauteur de selle par exemple) et si on change d'amortisseur (donc avec une longueur d'origine différente).
Il suffit de remplir les longueurs fixes mesurées sur la moto dans le tableau "BIKE1 BIKE2 etc".
Après tu choisis ta moto en liste déroulante dans B2, éventuellement une moto de comparaison dans D2, et tous les résultats s'affichent.
Je fais un calcul par "petits intervalles"
Si tu veux un calcul pour des valeurs exactes, tu saisis les 3 valeurs en rouge :
débattement max de roue arrière
nouvelle longueur de tige de biellette
nouvelle longueur d'amortisseur sans compression
et tous les résultats s'affichent dans cette colonne.
Y'a un mini help dans l'onglet "Mono_Help_FR"
Je veux faire idem pour culs carrés.


@JackCélaire a écrit:Je comprends tout mais je préfère pas étaler ma science ... Razz Embarassed Réhausser 1052 - Page 5 628875

study

Il ne t'a pas joint une explication de texte avec ? Ou il faut utiliser les œuvres de Champollion pour comprendre ?

Réhausser 1052 - Page 5 541743

Réhausser 1052 - Page 5 879196
Brembooz
Brembooz
Masculin Localisation : 13
Humeur : grrrmlblblbl...
R actuel : ZX10R - VF1000R - GSXR750 limited 86 - GSXR1100 87 - 750H2 - Z1000R - XLR600
Date d'inscription : 26/04/2013

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 20:31
Je comprends pas beaucoup plus avec le texte mais c'est pas forcément mauvais signe... Réhausser 1052 - Page 5 365685

Le seul truc qui m'interpelle c'est cette phrase : "Je veux faire idem pour culs carrés" C'était pas prévu pour ça justement ?
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 21:08
@Brembooz a écrit:Je comprends pas beaucoup plus avec le texte mais c'est pas forcément mauvais signe... Réhausser 1052 - Page 5 365685

Le seul truc qui m'interpelle c'est cette phrase : "Je veux faire idem pour culs carrés" C'était pas prévu pour ça justement ?

Les basculeurs sont différents
Brembooz
Brembooz
Masculin Localisation : 13
Humeur : grrrmlblblbl...
R actuel : ZX10R - VF1000R - GSXR750 limited 86 - GSXR1100 87 - 750H2 - Z1000R - XLR600
Date d'inscription : 26/04/2013

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Ven 11 Sep 2015 - 23:26
C'est moi qui dormais, j'avais pas capté qu'il en faisait aussi pour les grosses 89/92. Embarassed
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Sam 12 Sep 2015 - 8:18
@Brembooz a écrit:C'est moi qui dormais, j'avais pas capté qu'il en faisait aussi pour les grosses 89/92. Embarassed

Réhausser 1052 - Page 5 578213 Réhausser 1052 - Page 5 218509

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
Brembooz
Brembooz
Masculin Localisation : 13
Humeur : grrrmlblblbl...
R actuel : ZX10R - VF1000R - GSXR750 limited 86 - GSXR1100 87 - 750H2 - Z1000R - XLR600
Date d'inscription : 26/04/2013

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Sam 12 Sep 2015 - 17:35
Réhausser 1052 - Page 5 0052
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 9:48
je suis tombé sur une photo du GSXR de Doug polen, et j'ai trouvé la forme du basculeur intéressante !

il est pas d'origine ? ça me parait bien long ?

vous en pensez quoi ? scratch

Réhausser 1052 - Page 5 57e5fe6832bf455afc2b74590ad395a7
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 12:25
Pour passer un amortisseur plus long ca ne me semble pas idiot comme solution.

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
Brembooz
Brembooz
Masculin Localisation : 13
Humeur : grrrmlblblbl...
R actuel : ZX10R - VF1000R - GSXR750 limited 86 - GSXR1100 87 - 750H2 - Z1000R - XLR600
Date d'inscription : 26/04/2013

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 13:50
C'est bizarre, on dirait une pièce moulée, c'est pas courant dans le sur mesure, pourtant il est clairement pas d'origine, pis on voit bien aussi que l'amorto est plus incliné, bref je comprends pas tout mais j'en pense pas moins... Réhausser 1052 - Page 5 365685

Sinon il y a des news pour la fabrication des réglables ?
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 13:57
Je me suis fait les mêmes constatations que toi sur le côté moulé de la pièce ??

ce qui me rassure c'est que la pièce que je souhaite faire sera aussi plus longue que d'origine, donc ça va dans le sens de la photo

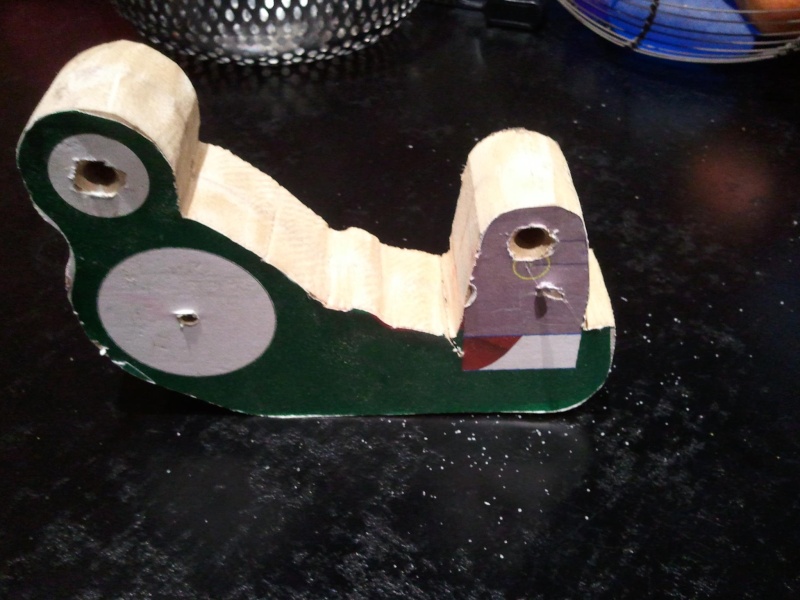

Pour ce qui est de notre pièce, la maquette bois est faite, la moto est sur cales de ce WE et je vais passer au montage avec le palan pour voir ce que ça dit en hauteur de selle

[img:4451]https://servimg.com/view/19063497/1]Réhausser 1052 - Page 5 12059710
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 15:56
Réhausser 1052 - Page 5 879196

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 15:57
En quel Alu sera usiner la pièce finale?

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
tomcat
tomcat
Masculin Age : 46
Localisation : Laimont Meuse
R actuel : GSXR 1246
7/12 piste
Date d'inscription : 06/07/2014

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mar 29 Sep 2015 - 15:59
Ahhhh bonne question l'ami !

Henri c'est justement renseigné hier, voici sa réponse :

J'ai lancé une demande de prix pour l'alu en 7075 ou 2017A, le premier c'est
le top, mais le prix risque de compromettre le budget.


@JackCélaire a écrit:En quel Alu sera usiner la pièce finale?
Brembooz
Brembooz
Masculin Localisation : 13
Humeur : grrrmlblblbl...
R actuel : ZX10R - VF1000R - GSXR750 limited 86 - GSXR1100 87 - 750H2 - Z1000R - XLR600
Date d'inscription : 26/04/2013

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mer 30 Sep 2015 - 1:22
Yes ! Réhausser 1052 - Page 5 Yahoo-supercontent

Pour ce qui est de l'alu à utiliser je pense pas qu'il faille rogner sur la qualité, surtout que sur des morceaux de cette taille, même si le prix varie du simple au double sur la matière première, ça ne doit pas être monstrueux comme différence. Réhausser 1052 - Page 5 301418

Au pire, mais c'est que mon avis, il vaudrait peut être mieux sacrifier un peu sur la finition des pièces (rainurages, etc.) que sur la qualité, non ?
JackCélaire
JackCélaire
Admin'R Crew
Masculin Age : 43
Localisation : BeRRy
Humeur : Ours RR de province
R actuel : 750 GSX-R GR75A, CBR1000RR SC59
Date d'inscription : 08/11/2008
http://www.sectr.net

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

le Mer 30 Sep 2015 - 6:52
Je vais croiser les infos sur la matière utilisé, c'est quand une pièce assez importante pour notre sécurité.

_________________
"Plus vous postez plus vous aurez de chevaux à la roue arrière"-L'admin de SECTR-
"Ne jamais oublier que l'arche de Noé à été faite par des amateurs et le titanic par des pros"-Yvil-
"Les sondages, c'est pour que les gens sachent ce qu'ils pensent"

-FlickR-
jackcelr instagram
Réhausser 1052 - Page 5 Jesuis11
Contenu sponsorisé

Réhausser 1052 - Page 5 Empty Re: Réhausser 1052

Revenir en haut
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
